ボイラー修理例と実績

河原町 T様邸にて 長府製作所社製 ボイラーの修理をさせて頂きました。


ドレンより水が漏れるとのことでご依頼いただきました。

このボイラーは減圧型というタイプのボイラーで、燃焼中、膨張した圧力を

逃すために、中のお湯がポタポタと排水されます。

燃焼していないときは、当然排水も止まっていますが、

ここの部品「逃し弁」が痛んでくると、常にポタポタ漏れるようになってしまいます。


水が垂れているのがわかるでしょうか。

「逃し弁」以外の要因でここから水が漏れる事もありますが、

今回は確認した結果、「逃し弁」の故障と断定しました。


こちらがその「逃し弁」です。


ピンボケしてしまいましたが、「逃し弁」を交換したところです。

水漏れがないことを確認し、試運転し、正常に排水されることを確認して

修理完了です。



T様、ありがとうとございました。

鳥取市 N様邸 ノーリツ社製 マキ焚き兼用ボイラ修理



今回の修理は「マキ焚き兼用ボイラ」です。

お湯を作るのに灯油を燃やして作るだけではなく、マキを焚いて作る事が出来るボイラです。山や畑、庭の木など、燃やす木が出るお宅では人気のあるボイラです。(写真がピンボケしていましました。)




今回の修理依頼では「油が漏れている」とのことでした。

現場へ着くと床が灯油で濡れています。さてどこから漏れているのか。下の方から辿るように調べて行くと・・・


灯油を送る「電磁ポンプ」という部品から漏れていました。


左:新品の電磁ポンプ 右:漏れていた電磁ポンプ

新品の電磁ポンプに交換し、灯油漏れのない事を確認。

点火、燃焼も正常になり、修理完了です。

N様 ありがとうございました。

智頭町 A様邸 にて 長府製作所社製 ボイラ修理 を行いました。


燃焼音がおかしくて、お湯がぬるいとの連絡を受け現場へ。

さっそく運転してみますと、通常「ボーーーーッ」となる燃焼音が「ボ、ボ、ボ、・・・」といったおかしな音。お湯も確かにぬるい。

これは、不完全燃焼している為、火力が上がらず、結果お湯がぬるくなっているようです。

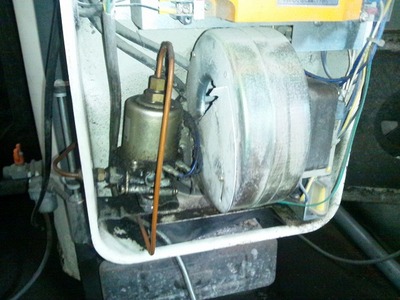

ボイラをあけてみると・・・灯油を送る「電磁ポンプ」が油漏れをおこしていました。灯油が正常に送られず、燃焼不良をおこしていたようです。


上が故障した電磁ポンプ。下が新品の電磁ポンプです。

写真では灯油が漏れているかどうかわかりずらいですね。。


電磁ポンプ交換後、正常に燃焼し、熱いお湯が出てくる事を確認!

修理完了です!A様、ありがとうございました!

鳥取市 N様邸にて、長府製作所社製 ボイラ修理をしました。


自動お湯はり機能がついたボイラーなのですが

お伺いした症状は、自動お湯張りが途中で止まっていたとのこと。

自動お湯張りは、追焚の配管を利用した便利な機能です。

蛇口からお湯を溜めなくても、スイッチポンで追焚用の循環口からお湯を張ってくれます。



さっそく自動お湯張りを試してみます。すると・・・

循環口から全くお湯が出てきません。しかし、リモコンには「お湯張り中」の表示。

お湯張りするための電磁弁が開いていないようです。

テスターで電磁弁に電気が来ているか調べると、ちゃんとAC100Vきていました。

電磁弁自体が壊れてしまったようです。

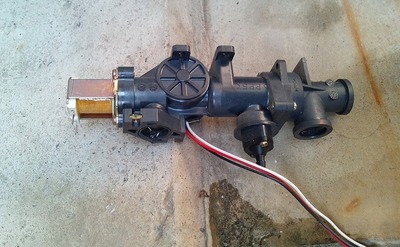

これはお湯張りするための電磁弁かついた「複合水弁」という部品です。

電磁弁以外にも、流れたお湯の量を量る「水流センサー」などもついています。

この部品を交換します。


一番奥に見えるのが、交換した「複合水弁」です。

正常にお湯張りができるのを確認して、修理完了です!

N様、ありがとうございました。

鳥取市の M様邸にて 長府製作所社製ボイラの修理をしました。




たまに湯が出なくなる、とのこと。とりあえず運転してみます。

しばらくすると、電子基板よりガチガチ音がしてきました。

そして火がついたり消えたり、おかしな動きをし始めました。


電子基板についている、リレースイッチがおかしいようです。

その為に、不安定な動作をしている模様。

電子基板(コントロール基板)を交換します。


左:古い基板 右:新しい基板

一見同じもののように見えますが、じつはちょっと改良されています。

通常、電子基板は、その機種専用に作られていますが、

修理用の新しい基板は「統合基板」という名称で、同じ系統のボイラに使えるように作られています。

赤い矢印の部分に切り替えスイッチがあり、ボイラの機種に合わせてこのスイッチを切り替えます。


黒いつまみを回してスイッチを切り替えます。

白い「8」の番号が見えますでしょうか。


電子基板を交換して、試運転。

動作が正常であることを確認して、修理完了です!



M様、ありがとうございました。



鳥取市 M様邸にて、長州産業社製 ボイラーの修理をしました。


M様に修理依頼を頂くのは今回が2度目。いつもご利用ありがとうございます!

ボイラーより水漏れとの連絡を頂き、さっそく調べてみると・・・向かって左下の

ブロックが濡れているのがわかるでしょうか。

ボイラの中で水漏れを起こしているようです。中を確認してみると・・・




ボイラーに内蔵されている「逃し弁」から水が噴き出していました。

年数とともに錆びて、穴があいてしまったんですね。

この「逃し弁」という部品は、ボイラの中の水を沸かしたとき、

湯になって膨張した湯(圧力)を逃がしてやる部品です。

この部品がないと、お湯を沸かした時、膨張した圧力で、水を溜めているタンクが

破裂してしまいます。




新しい「逃し弁」との比較。錆びてボロボロになっているのがわかるでしょうか。




新しい「逃し弁」に取替て修理完了です!

M様、当社をご利用頂き、ありがとうございました。

八頭町 M様邸で、長府工産社製のボイラ修理をしました。


当社が設置したボイラではありませんが、修理のご依頼を頂きました。

症状は動くけれど火が着かないとのこと。

さっそく動かして見ると、なるほど、各部品は動いていますが、火が着きません。

そして「不着火エラー」の警報になってしまいました。

この場合は、まず燃料の確認です。

オイルタンクの中をのぞいてみると・・・底にゴミと水が溜まっていました。

お客様、が大雨の日にオイルタンクのフタを閉め忘れた事を思い出され、混入した原因が判明しました。

底のゴミと水を抜き、一件落着!・・・とは行きません。




オイルタンクのゴミが、ボイラに流れてしまった可能性があります。

水は流れても問題ありませんが、ゴミは灯油が通過する部品を壊してしまいます。

その為にボイラには灯油の「ゴミこしフィルター」が付いています。

上の写真中央のおわん形の部品がそれです。





フィルターを確認してみると・・・左が新しいフィルター、右が取り出したフィルターです。

案の定、かなりゴミが流れていたようです。

フィルターを交換しても、フィルターを通過してしまったゴミが、その先の部品を

壊してしまっている可能性がありますが、とりあえず点火テスト。

無事に着火し、ケムリも臭いも問題なし。正常に燃焼しました。



これで修理完了です。M様ありがとうございました。

鳥取市 M様邸 にて CHOFU社(長府製作所)製ボイラの修理をしました。


湯船の追焚と、自動お湯はり機能の付いたボイラです。

症状は「自動お湯張りボタンを押しても、お湯張りしない」です。

さっそく試してみると、いつまでたってもお湯が出てきません。

自動お湯張りは、追焚の配管に新しいお湯を流す事でお湯を張ります。

今回の故障は、その追焚配管にお湯を流したり、止めたりする弁、

「お湯張り弁」が正常に開かなくなっているのが原因です。


奥に見える、白い樹脂のパーツが、その「お湯張り弁」の付いたパーツです。




左が取り外した壊れているパーツ。右が新しいパーツです。

新しいパーツは、色が黒くなっていますが、より耐久性の強い

素材に変更されたものと思われます。

メーカーはこういった改善を、日々行っています。


パーツの交換完了!

自動お湯はりのテストを行い、お湯が出てくることを確認。

無事、修理が完了しました。

M様、当社をご利用いただき、ありがとうございました。

若桜町 T様邸 にて 長州産業社製のボイラを修理しました。


お電話いただいた時、

「火は着くけれど、すぐ消えてしまう。」

との事でしたので、この時点でおおよその原因は推測できます。

ボイラは火が着いたかどうか、「炎検出器」というセンサーで感知しています。

今回の場合、何らかの原因でこのセンサーが火が着いたかどうか、正常に感知できず

火が着いていないと勘違いしてボイラーを止めてしまう、という事が考えられます。


現場に到着、さっそく調べてみると、推理はドンピシャ!

「炎検出器」が壊れていました。

手で持っているのが壊れた古い「炎検出器」です。

新しい「炎検出器」に交換して修理完了。

T様、当社をご利用いただき、ありがとうございました。
